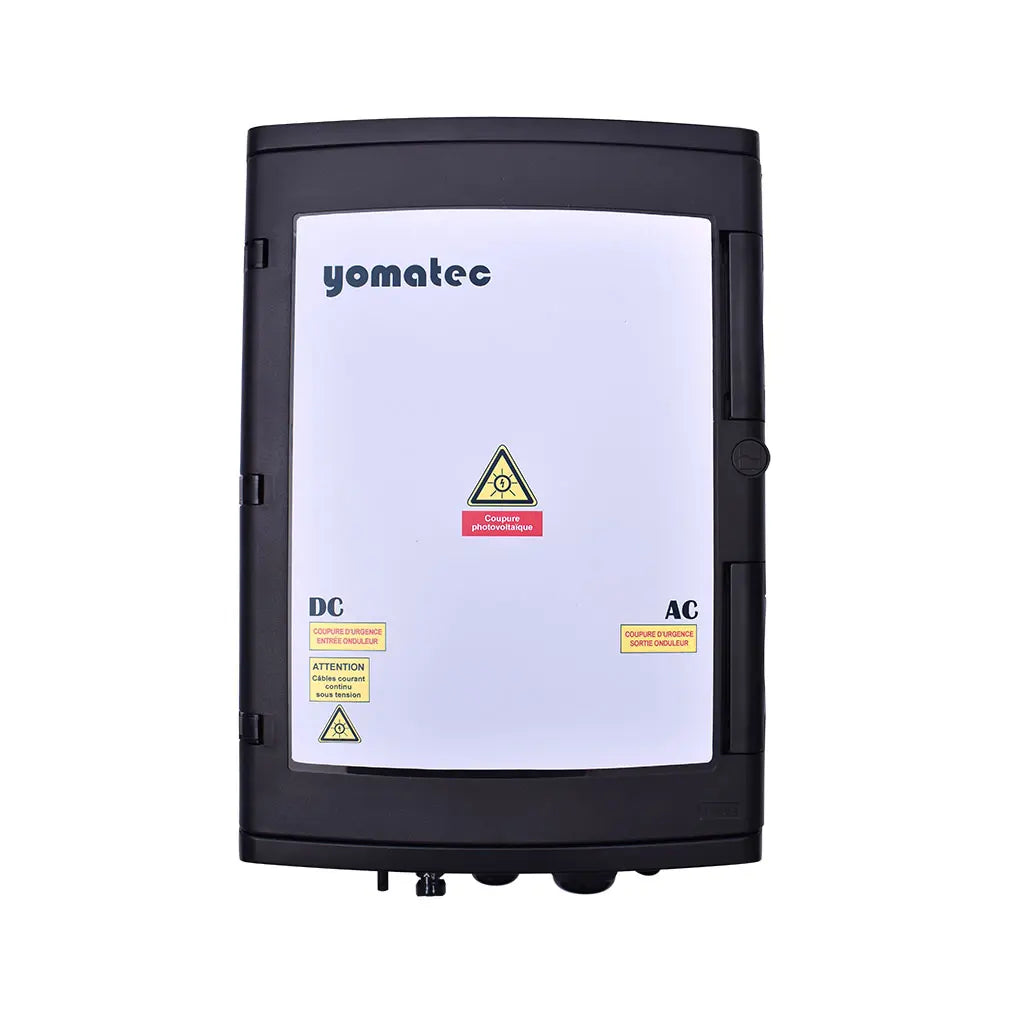

Coffret de protection compact AC/DC avec diff. 300mA type B pour onduleur triphasé SolarEdge SE10K-RWB Home Hub

Le coffret de protection compact AC/DC T20B300‑2‑Y est spécialement conçu pour sécuriser les installations photovoltaïques en triphasé équipées d’un onduleur SolarEdge SE10K‑RWB Home Hub. Il s’adresse aux installateurs photovoltaïques et intégrateurs B2B souhaitant une solution intégrée, conforme et optimisée pour la protection combinée de la partie réseau (AC) et de la partie photovoltaïque (DC) dans une configuration « prise en main rapide ».

Ce coffret AC/DC pour système triphasé 400 V, tension continue jusqu’à 1000 V DC, se compose :

• Partie AC : 1 disjoncteur 4 pôles courbe C20A (capacité de coupure 6 kA) + 1 interrupteur différentiel 300 mA de type B, permettant la détection des courants de défaut continus ou composés. Une protection parafoudre AC 4 pôles de catégorie II est incluse (In = 5 kA, Imax ≈ 15 kA) avec déconnecteur intégré.

• Partie DC : 1 interrupteur‑sectionneur 25 A 1000 V DC (1 MPPT) + 1 parafoudre type II 1000 V DC (In = 20 kA, Imax ≈ 40 kA). Le coffret est configuré pour 2 chaînes par MPPT, et la sortie vers l’onduleur s’effectue via un bornier ±.

• Fabrication française, boîtier adapté aux installations photovoltaïques résidentiels non‑ERP.

L’installateur profite d’une solution « clé en main » avec ce coffret T20B300‑2‑Y : aucun besoin de sélectionner séparément les composants AC et DC ; tout est dimensionné pour un onduleur SE10K‑RWB. Le différentiel 300 mA type B garantit une sécurité renforcée par rapport aux différentiel type A classiques, ce qui est crucial pour les systèmes photovoltaïques modernes produisant des courants continus résiduels. La protection parafoudre AC et DC intégrée contribue à la durabilité de l’installation en limitant les impacts de surtensions ou défauts d’isolement. Pour l’utilisateur final, cela se traduit par confiance accrue, maintenance réduite et meilleur retour sur investissement. Comparé à un coffret générique, ce modèle se distingue par sa compatibilité directe avec l’onduleur SolarEdge SE10K‑RWB, par son dimensionnement optimal et par sa conformité aux normes photovoltaïques. Ce coffret est parfaitement adapté pour une installation photovoltaïque triphasée d’environ 10 kW équipée d’un onduleur SolarEdge SE10K‑RWB Home Hub. Il se monte à proximité de l’onduleur, centralisant la protection AC et DC dans un seul boîtier mural. Il convient autant pour un projet résidentiel haut de gamme que pour un petit bâtiment tertiaire alimenté en triphasé, où l’on souhaite une solution fiable et standardisée. En comparaison avec des coffrets prévus pour des puissances plus faibles ou des installations monophasées, ce modèle cible précisément la plage intermédiaire : onduleur ~10 kW triphasé, différentiel type B, et structure AC/DC intégrée — ce qui représente une réelle valeur ajoutée pour des intégrateurs B2B souhaitant la simplification logistique et technique.
