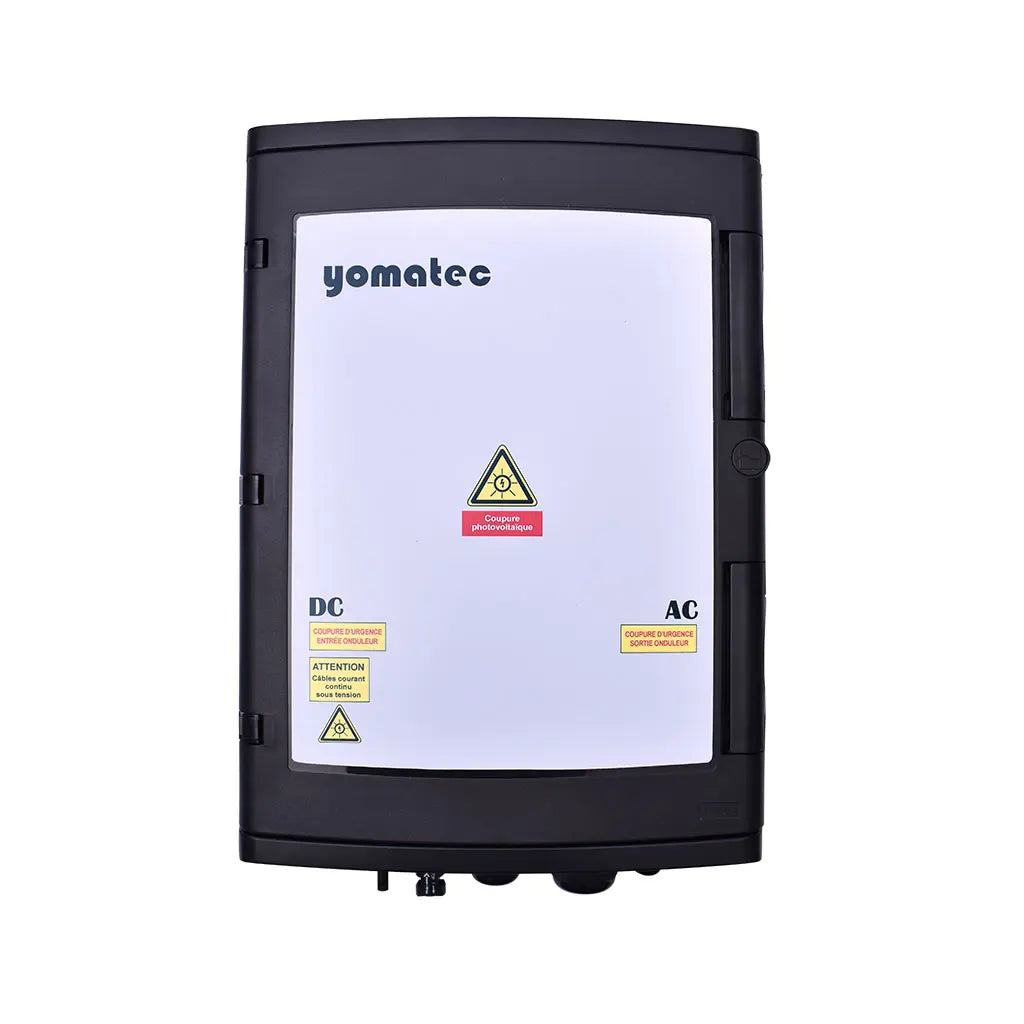

Coffret de protection compact AC/DC pour onduleur Huawei SUN2000-2KTL-L1

Le coffret de protection compact AC/DC M16H30‑11‑Y est une solution dédiée aux installations photovoltaïques résidentielles monophasées de faible puissance (≈ 2 kW), s’appuyant sur l’onduleur Huawei SUN2000‑2KTL‑L1. Il s’adresse aux installateurs photovoltaïques et intégrateurs B2B qui recherchent une protection conjuguée de la partie réseau (AC) et de la partie chaîne photovoltaïque (DC) dans un format compact, conforme et rapide à mettre en œuvre.

Le coffret M16H30‑11‑Y est calibré pour une tension réseau monophasée 230 V AC et une tension continue de chaîne pouvant aller jusqu’à 600 V DC. Selon la fiche constructeur :

• Côté AC : un disjoncteur P/N calibre C16A, pouvoir de coupure 3 kA, est associé à un interrupteur différentiel 30 mA de type HI. Un parafoudre 2 pôles de catégorie II (In = 5 kA, Imax = 15 kA) avec déconnecteur intégré est également intégré.

• Côté DC : 2 interrupteurs‑sectionneurs 30 A pour 600 V DC (2 MPPT), l’installation comporte aussi 2 parafoudres type II 600 V DC (In = 20 kA, Imax = 40 kA). Les entrées panneaux sont prévues pour 1 chaîne par MPPT et la sortie onduleur via 2 borniers +/–.

• Le coffret est conforme aux normes UTE C15‑712‑1 et NF C15‑100, fabriqué en France, usage résidentiel uniquement (non ERP), indice de protection IP 54, poids typique 4,5 kg et dimensions 505×310×220 mm.

• Spécialement indiqué comme compatible avec l’onduleur Huawei SUN2000‑2KTL‑L1.

En adoptant ce coffret M16H30‑11‑Y, l’installateur profite d’une solution prête à poser, calibrée pour une installation monophasée autour de 2 kW, ce qui évite le sur‑dimensionnement inutile de matériel et raccourcit les temps d’installation. La double protection AC/DC intégrée assure une couverture complète : la partie réseau est protégée via disjoncteur, différentiel et parafoudre, tandis que la chaîne photovoltaïque est également sécurisée grâce à des sectionneurs et parafoudres DC. Cela renforce la durabilité de l’installation, réduit les risques de panne et le coût de maintenance pour l’utilisateur final. Comparé à un coffret générique ou non spécifiquement dimensionné pour l’onduleur Huawei SUN2000‑2KTL‑L1, ce modèle offre une valeur ajoutée : compatibilité directe, format optimisé, et conformité assurée. Ce coffret est parfaitement adapté pour une maison individuelle équipée d’un onduleur Huawei SUN2000‑2KTL‑L1 (~2 kW), en autoconsommation ou injection réseau. Il se monte dans le local technique ou à proximité de l’onduleur et centralise la protection AC et DC dans un seul boîtier mural. Il est particulièrement utile pour les systèmes où l’espace est réduit, l’accès rapide souhaité, mais où la conformité et la performance restent primordiales. Pour un intégrateur B2B, ce modèle permet de standardiser une offre pour installation résidentielle faible puissance, avec gain de temps et fiabilité.
