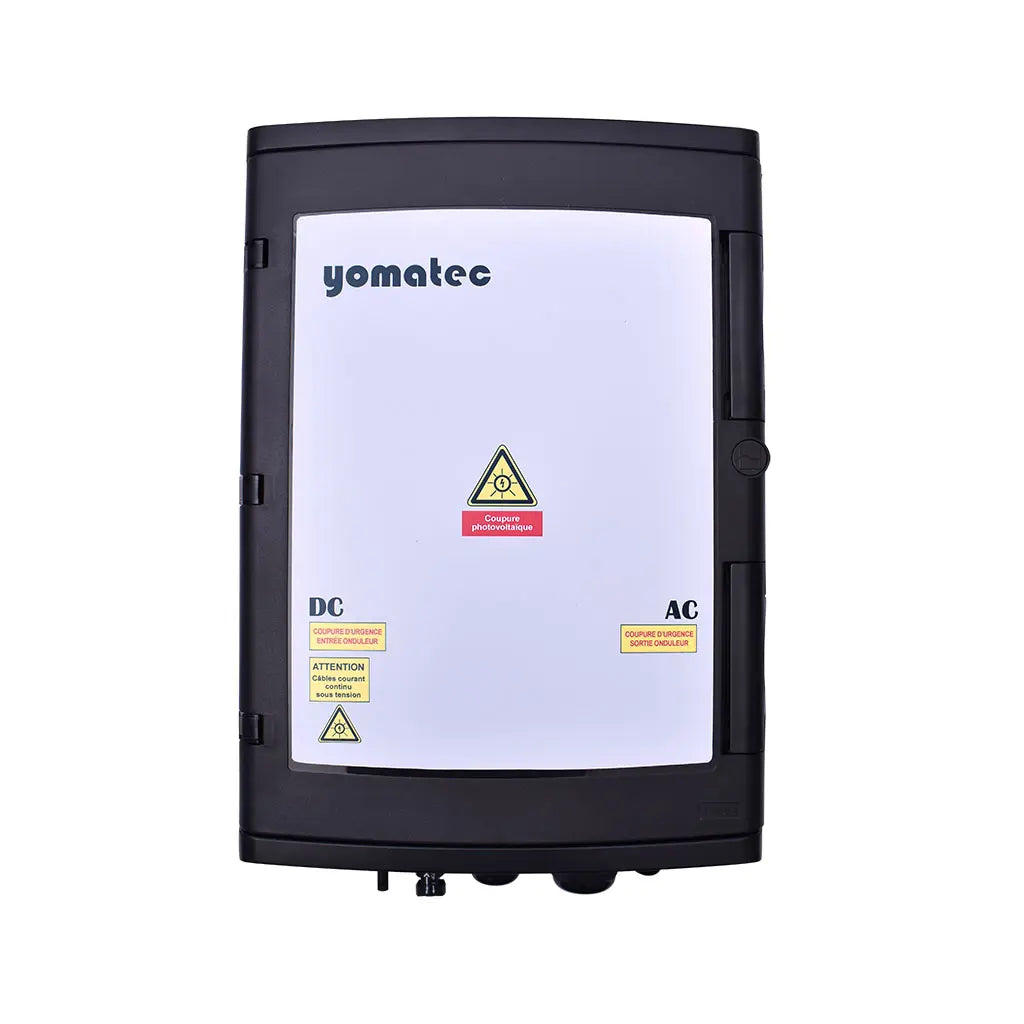

Coffret de protection compact AC/DC pour onduleur triphasé SolarEdge SE12.5K

Le coffret de protection compact AC/DC T25A300‑2‑Y est spécialement conçu pour sécuriser les installations photovoltaïques triphasées équipées d’un onduleur SolarEdge SE12.5K. Il s’adresse aux installateurs photovoltaïques et aux intégrateurs de systèmes C&I, souhaitant une solution tout‑en‑un pour protéger à la fois la partie réseau (AC) et la partie panneaux (DC) de leur système photovoltaïque. Ce coffret propose une architecture mixte AC/DC pour système triphasé 400 V (3 phases + N) et tension continue jusqu’à 1000 V dc. Sur la partie AC, il est équipé d’un disjoncteur 4 pôles calibré C25A, ainsi qu’un interrupteur‑différentiel 300 mA type A, assurant la protection des personnes et du matériel côté réseau. Il intègre également un parafoudre AC 4P de type II (In = 5 kA, Imax = 15 kA) avec déconnecteur intégré, afin de protéger contre les surtensions réseau. Côté DC, ce coffret intègre un interrupteur‑sectionneur 25 A pour les chaînes photovoltaïques, dimensionné pour 1000 V dc, accompagné d’un parafoudre type II 1000 V dc (In = 20 kA, Imax = 40 kA) pour la protection de la chaîne PV. L’entrée panneaux est prévue pour 2 chaînes par MPPT, la sortie vers l’onduleur se fait via un bornier +/– prévu pour cette application. Le coffret est conforme aux normes techniques françaises (UTE C15‑712‑1 et NF C15‑100) et fabriqué en France. En utilisant ce coffret T25A300‑2‑Y, les installateurs bénéficient d’une solution packagée qui réduit significativement le temps de mise en œuvre : le pré‑câblage type et la sélection optimisée des composants évitent les sur‑dimensionnements inutiles. La double protection AC/DC garantit une couverture complète du système : la partie AC protège l’entrée réseau de l’onduleur tandis que la partie DC protège la chaîne de panneaux contre les surtensions et défauts. Cela permet de préserver l’équipement, de garantir une durée de vie accrue et de limiter les coûts de maintenance. En outre, grâce à sa compatibilité directe avec l’onduleur SolarEdge SE12.5K, ce coffret apporte une valeur ajoutée par rapport à des coffrets génériques : dimensionnement adapté, conformité assurée, et intervention plus rapide sur site. Ce coffret est particulièrement adapté pour une installation photovoltaïque triphasée résidentielle haut de gamme ou un petit bâtiment tertiaire équipé d’un onduleur SolarEdge SE12.5K. Il se monte dans le local technique à proximité de l’onduleur, centralisant les protections AC et DC dans un boîtier unique mural. Il convient parfaitement pour des installations d’autoconsommation ou d’injection réseau dans la plage de puissance ciblée (~12,5 kW installée). Par rapport aux coffrets destinés à des puissances plus faibles ou à des systèmes monophasés, ce modèle offre une meilleure adéquation technique et économique pour des systèmes triphasés.
