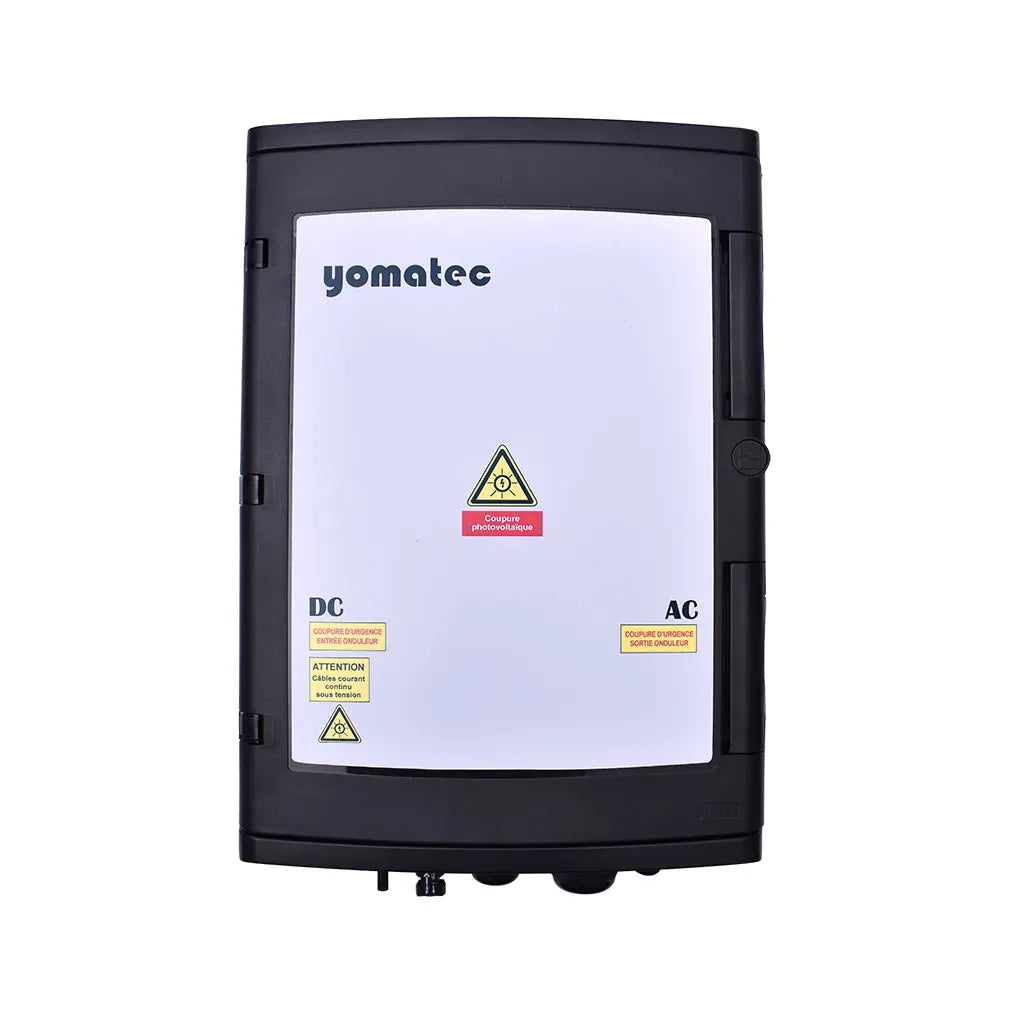

Coffret de protection compact AC/DC pour onduleur triphasé Solis S5-GR3P20K

Le coffret de protection compact AC/DC T25A300‑22‑Y est spécialement conçu pour sécuriser les installations photovoltaïques d’environ 20 kW en triphasé, équipées de l’onduleur Solis S5‑GR3P20K. Il s’adresse aux installateurs et intégrateurs B2B intervenant sur des projets résidentiels haut de gamme ou petits tertiaires, qui recherchent une solution packagée et optimisée pour la protection combinée réseau (AC) et chaîne photovoltaïque (DC).

Ce coffret T25A300‑22‑Y est dimensionné pour une alimentation en 400 V AC (triphasé) et des tensions de chaîne pouvant atteindre typiquement 1000 V DC. Les caractéristiques sont les suivantes :

• Partie AC : intégration d’un disjoncteur 4 pôles calibré C25A (pouvoir de coupure typique 6 kA), associé à un interrupteur différentiel de 300 mA de type A. Un parafoudre 4 pôles de catégorie II (In = 5 kA, Imax ≈ 15 kA) avec déconnecteur intégré est également prévu.

• Partie DC : un interrupteur‑sectionneur 25 A (ou 30 A selon configuration) pour une tension jusqu’à 1000 V DC (1 MPPT typique dans ce format) et un parafoudre type II 1000 V DC (In ≈ 20 kA, Imax ≈ 40 kA). Le coffret prévoit l’entrée d’1 chaîne par MPPT (ou selon la configuration constructeur de l’onduleur).

• Le boîtier est conforme aux normes françaises d’installation photovoltaïque (ex. UTE C15‑712‑1 et NF C15‑100) et fabriqué en France. Il est prévu pour un usage résidentiel ou petit tertiaire, non‑ERP. Le degré de protection est adapté pour installation murale.

• Bien que la fiche constructeur précise la référence T25A300‑2‑Y pour la gamme SE12.5K de la marque YOMATEC, la logique de déclinaison suggère que le modèle T25A300‑22‑Y soit une variante calibrée pour l’installation triphasée Solis S5‑GR3P20K (≈15‑20 kW) à tension DC ≤ 1000 V.

En choisissant ce coffret T25A300‑22‑Y, l’installateur bénéficie d’une solution pré‑assemblée et optimisée pour l’onduleur Solis S5‑GR3P20K : dimensionnement adéquat, moins de sur‑dimensionnement, meilleure adéquation avec la puissance installée. La double protection AC/DC assure que toute l’installation est sécurisée : la partie réseau (AC) est protégée via disjoncteur + différentiel + parafoudre, et la chaîne photovoltaïque (DC) est protégée contre les surtensions transitoires grâce au parafoudre intégré. Cela améliore la fiabilité, réduit les interventions de maintenance et sécurise l’investissement. Par rapport à un coffret générique, ce modèle orienté vers une plage de puissance ≈20 kW triphasée offre une valeur ajoutée : compatibilité directe, format calibré, simplification de mise en œuvre. Ce coffret est adapté pour des installations photovoltaïques triphasées équipées de l’onduleur Solis S5‑GR3P20K — typiquement un bâtiment résidentiel ou tertiaire alimenté via 400 V triphasé. Il se monte à proximité de l’onduleur ou dans le local technique, centralisant les protections AC et DC dans un boîtier mural compact. Il convient tant pour des installations en autoconsommation qu’en revente sur réseau. Comparé à des coffrets destinés à des puissances plus faibles (ex. ≤10 kW) ou à des solutions monophasées, ce modèle est calibré pour la tranche ~15‑20 kW triphasée, ce qui permet à l’installateur d’optimiser matériel, logistique et temps d’installation.
