Coffret de protection compact AC/DC pour onduleurs triphasés SolarEdge SE3K/SE4K/SE5K-RWBTEBEN4 chaines courtes - SE5K-RWB Home Hub

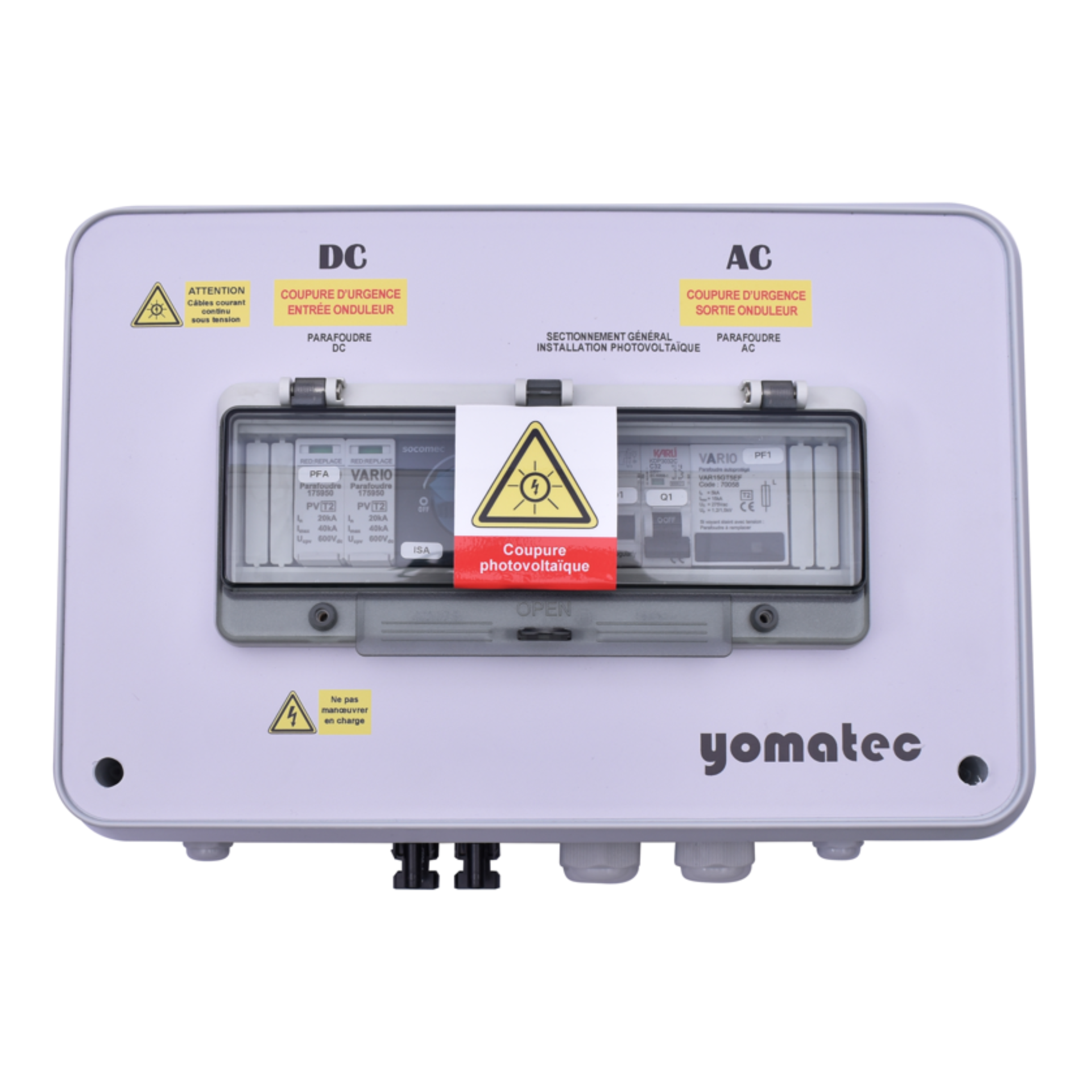

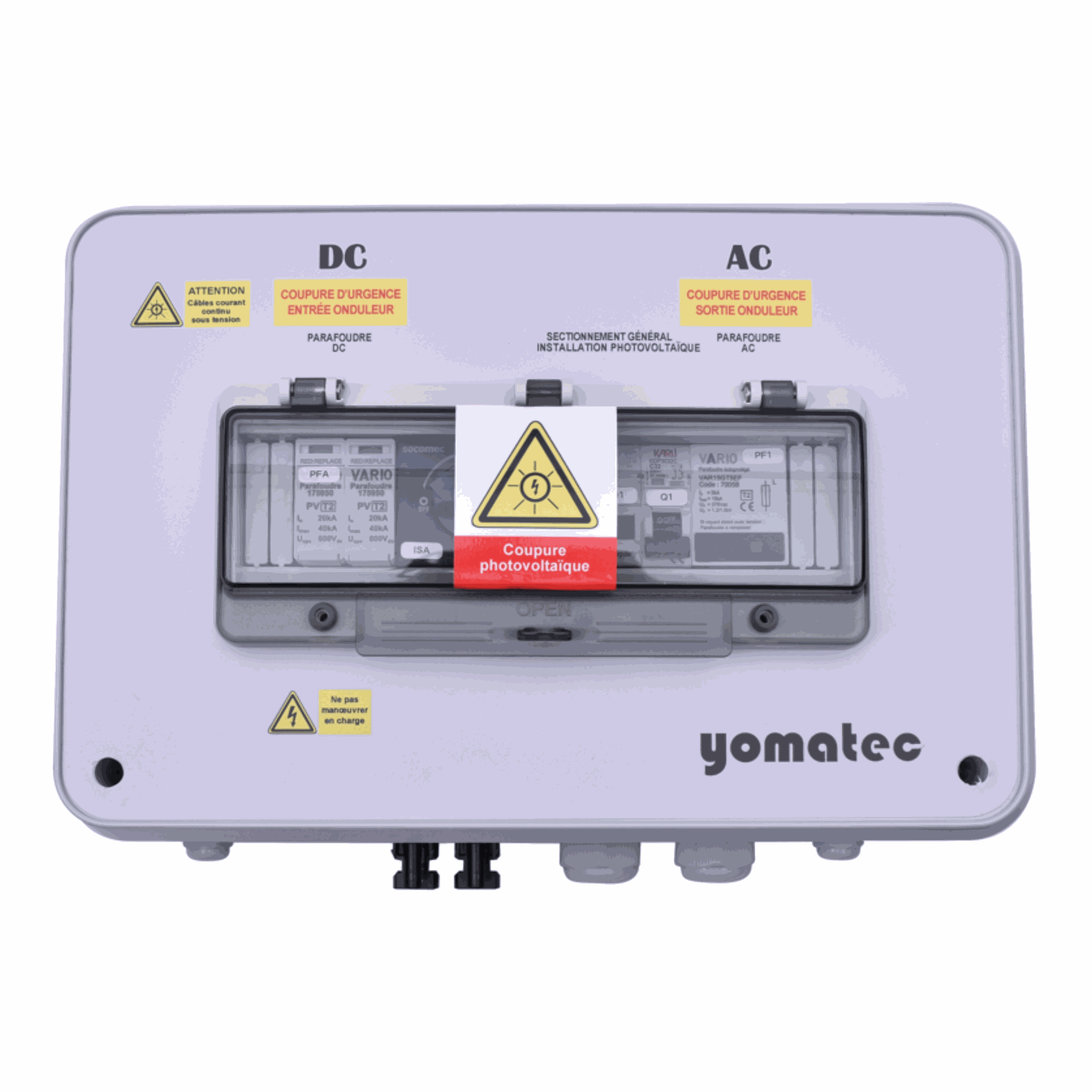

Le coffret de protection compact AC/DC T10A300‑1‑Y est conçu pour sécuriser les installations photovoltaïques triphasées d’entrée de gamme, équipées d’un onduleur SolarEdge SE3K, SE4K ou SE5K‑RWB Home Hub. Il cible principalement les installateurs photovoltaïques et intégrateurs B2B souhaitant une protection complète et optimisée pour une ou deux chaînes courtes, dans un contexte résidentiel de production solaire.

Le T10A300‑1‑Y est un coffret mixte AC/DC, positionné pour installation triphasée 400 V (400 VAC) et tension continue de chaîne jusqu’à 1000 VDC. Conçu par YOMATEC, il affiche les caractéristiques suivantes :

• Partie AC : 1 disjoncteur 4 pôles courbe C10A (6 kA) + 1 interrupteur différentiel 300 mA type A. 1 parafoudre 4P type II (In = 5 kA, Imax = 15 kA) avec déconnecteur intégré.

• Partie DC : 1 interrupteur‑sectionneur 25 A 1000 VDC (1 MPPT) + 1 parafoudre type II DC 1000 V (In = 20 kA, Imax = 40 kA). Entrées panneaux : 1 chaîne par MPPT. Sortie onduleur via 1 bornier +/–.

• Boîtier fabriqué en France, usage résidentiel (non ERP), indice de protection IP 65. Dimensions : 505 × 310 × 220 mm, poids 4,5 kg. Garantie 2 ans.

• Compatible avec onduleurs triphasés SolarEdge SE3K/SE4K/SE5K‑RWB TEBEN4 chaînes courtes – SE5K‑RWB Home Hub.

Le coffret T10A300‑1‑Y permet à l’installateur de gagner du temps en chantier grâce à une solution « clé en main » conçue spécifiquement pour les onduleurs SolarEdge triphasés d’entrée de gamme. Le pré‑câblage et la sélection optimisée des composants offrent une mise en œuvre simplifiée et rapide. La double protection AC/DC garantit une couverture complète : côté AC pour le réseau, côté DC pour la chaîne photovoltaïque, incluant parafoudres pour surtensions, sécurisant ainsi l’investissement. Le boîtier IP 65 assure une bonne tenue en conditions extérieures ou en local technique non climatisé. Enfin, le fait qu’il soit fabriqué en France et conçu pour cette plage d’onduleurs lui confère un avantage en adéquation parfaite, évitant un sur‑dimensionnement coûteux ou des composants non adaptés. Dans un contexte résidentiel équipé d’un onduleur triphasé SolarEdge SE3K, SE4K ou SE5K‑RWB Home Hub avec chaînes courtes, ce coffret T10A300‑1‑Y trouve toute sa pertinence. Il se monte à proximité de l’onduleur dans le local technique ou sur la façade, centralisant la protection AC et DC en un seul boîtier mural. Il est parfaitement adapté pour des installations d’autoconsommation ou d’injection sur réseau de petite puissance triphasée, typiquement jusqu’à ~5 kWc selon configuration. Comparé à des coffrets plus généraux destinés à des plages de puissance supérieures, ce modèle se distingue par son dimensionnement précis pour cette gamme d’onduleurs, ce qui permet d’optimiser le coût matériel, l’encombrement et la simplicité d’installation.
